„ Pe langa celebrul site de scheme si manuale ...” am mai găsit și eu (mai demult) :
http://www.cqham.ru/sch.htm
http://www.cqham.ru/sch2.htm
http://www.cqham.ru/oldradio/sch.htm
Scheme interesante de radio sovietice
-
VAX
- Membru
- Mesaje: 777
- Membru din: Sâm Mar 06, 2021 5:23 am
- A apreciat de: 5 ori
- A fost apreciat de: 155 ori
http://www.radiohistoria.sk/Oldradio/ma ... cu/0000304
Tineretul nu este interesat de electronica, cu atat mai putin de radiourile analogice. Schemele astea sunt pentru nostalgici si pentru putinii care mai repara radiouri.
Au disparut majoritatea magazinelor de piese radio, a scazut vanzarea si profitul. Tranzistoare de RF (BF-uri) aproape ca nu mai sunt disponibile. Nu mai apar carti si reviste de electronica, analfabetismul in domeniul tehnic este la maxim.
Ma uit si la postarile (anemice) de pe forumuri si ma abtin sa nu intru in depresie.
Tineretul nu este interesat de electronica, cu atat mai putin de radiourile analogice. Schemele astea sunt pentru nostalgici si pentru putinii care mai repara radiouri.
Au disparut majoritatea magazinelor de piese radio, a scazut vanzarea si profitul. Tranzistoare de RF (BF-uri) aproape ca nu mai sunt disponibile. Nu mai apar carti si reviste de electronica, analfabetismul in domeniul tehnic este la maxim.
Ma uit si la postarile (anemice) de pe forumuri si ma abtin sa nu intru in depresie.
-
carageae
- Mod global
- Mesaje: 565
- Membru din: Joi Mai 28, 2020 7:30 pm
- A apreciat de: 106 ori
- A fost apreciat de: 90 ori
Pai exact nostalgicii si cei care mai repara radiouri erau publicul tinta pentru postarea mea...
Sa fim si un pic realisti: cine mai are nevoie de radio in epoca internetului? E o tehnologie care si-a facut treaba la vremea ei, acum avem radio pe internet, mii de posturi, cu receptie digitala impecabila...eu cand mesteresc (poate chiar la un radio pe lampi
) si nu am mainile libere sa imi pun muzica pe ales, pun adesea un post de jazz din Michigan, USA.
Nu neg importanta didactica a cunoasterii principiilor de functionare a unui radio, dar incet-incet capitolul asta merge la "istoria comunicatiilor"...
Sa fim si un pic realisti: cine mai are nevoie de radio in epoca internetului? E o tehnologie care si-a facut treaba la vremea ei, acum avem radio pe internet, mii de posturi, cu receptie digitala impecabila...eu cand mesteresc (poate chiar la un radio pe lampi
) si nu am mainile libere sa imi pun muzica pe ales, pun adesea un post de jazz din Michigan, USA.Nu neg importanta didactica a cunoasterii principiilor de functionare a unui radio, dar incet-incet capitolul asta merge la "istoria comunicatiilor"...
-
VAX
- Membru
- Mesaje: 777
- Membru din: Sâm Mar 06, 2021 5:23 am
- A apreciat de: 5 ori
- A fost apreciat de: 155 ori
Oricate avantaje aduce internetul, comunicatiile prin unde radio vor fi importante. Cu 100W in antena la emitator si cu un receptor sensibil (1uV) se pot asigura legaturi radio cu orice punct de pe suprafata planetei, in conditii bune de propagare. Independenta la maxim. Comunicatiile in SSB/CW sunt la fel de eficiente si sigure ca cele digitale.
Internetul depinde de sateliti, de cablurile optice subacvatice, de liniile terestre de radioreleu (microunde), de distribuitor etc. Se poate bloca oricand.
Lumea nu mai asculta la radio din cauza emisiunilor de slaba calitate (cenzura si lipsa de bani pentru drepturile de autor).
Internetul depinde de sateliti, de cablurile optice subacvatice, de liniile terestre de radioreleu (microunde), de distribuitor etc. Se poate bloca oricand.
Lumea nu mai asculta la radio din cauza emisiunilor de slaba calitate (cenzura si lipsa de bani pentru drepturile de autor).
-
VAX
- Membru
- Mesaje: 777
- Membru din: Sâm Mar 06, 2021 5:23 am
- A apreciat de: 5 ori
- A fost apreciat de: 155 ori
Cautand pe net informatii (schema) despre radioul Kolos (kit pentru constructii) am dat de acest website cu documentatie (in rusa si engleza):
http://rr20.ddns.net
http://rr20.ddns.net/Home.aspx?Lang=En
http://rr20.ddns.net/Item.aspx?ItemId=c ... fe&Lang=En
http://rr20.ddns.net/Home.aspx?Category ... ca&Lang=En
Scormoniti acolo, ca aveti ce sa vedeti.
========================================
Am gasit inca un website cu informatii despre Kolos
https://dzen.ru/a/Zdia0g_uqi_219Iw
Radioul respectiv este cu dubla schimbare de frecventa, receptiomeaza emisini AM si SSB/CW. Foloseste in filtru piezoceramic (ПФ1П-1М) proiectat pentru AM, insuficient de selectiv pentru SSB/CW. Prima frecventa intermediara este pe 1715 KHz, iar a doua pe 465 KHz.
Tranzistorul din primul AFI este de tipul P28, cu rezistenta interna a bazei mica si implicit cu zgomot mic pentru surse de semnal de sute de ohmi. Era folosit in preamplificatoarele audio pentru microfoane dinamine. Mai era recomandat (in anii '70) ca prim etaj de amplificare la receptoarele cu conversie directa. Cred in schema lui Kolos a fost pus din moft, pentru ca vine dupa primul mixer, care este destul de zgomotos. Poate fi inlocuit cu orice tranzistor care amplifica bine la 1,7 MHz, de exemplu P401-P403, P422 etc, EFT317 si EFT319 (IPRS). Are si BFO pentru detectia SSB/CW.
Daca sunt persoane interesate sa construiasca un recetor dupa schema asta pot sa detaliez.
http://www.155la3.ru/datafiles/p27.pdf
http://www.155la3.ru/datafiles/p411.pdf
http://www.155la3.ru/dsheets.htm
Am tradus cu Google si am citit si comentariile de pe pagina. Unii ziceau ca nu le-a mers montajul, dar erau din aia habarnisti si fara dotare de laborator (multimetru, osciloscop, generator RF etc). Este un montaj pentru initiati, nu ca radiourile cu amplificare directa, la care lipesti piesele si doar trebuie sa nu gresesti cand bobinezi antena pe ferita.
Se poate trece si la tranzistoare pe Si, dar se recalculeaza unele rezistoare din circuitele de polarizare.
Un comentator zicea ca a inlocuit R18 cu un circuit LC acordat pe 465 KHz si ca ar fi mers mai bine.
Google nu traduce toata pagina, "maturati" cu cursorul partea cu textul, copy si paste in fereastra de la Google Translate.
"Deși au existat puține modele de radio produse în URSS, în special pentru radioamatorii HF, au fost unele. Și unul dintre aceste decoruri a fost designerul radio Kolos. Băieții și cu mine am asamblat acest radio într-un cerc de radio. O reclamă pentru acest designer de radio a apărut în numărul 7 al revistei Radio în 1977. Pentru mine la acea vreme era puțin scump (41 de ruble este un sfert din salariul meu)."
http://rr20.ddns.net
http://rr20.ddns.net/Home.aspx?Lang=En
http://rr20.ddns.net/Item.aspx?ItemId=c ... fe&Lang=En
http://rr20.ddns.net/Home.aspx?Category ... ca&Lang=En
Scormoniti acolo, ca aveti ce sa vedeti.
========================================
Am gasit inca un website cu informatii despre Kolos
https://dzen.ru/a/Zdia0g_uqi_219Iw

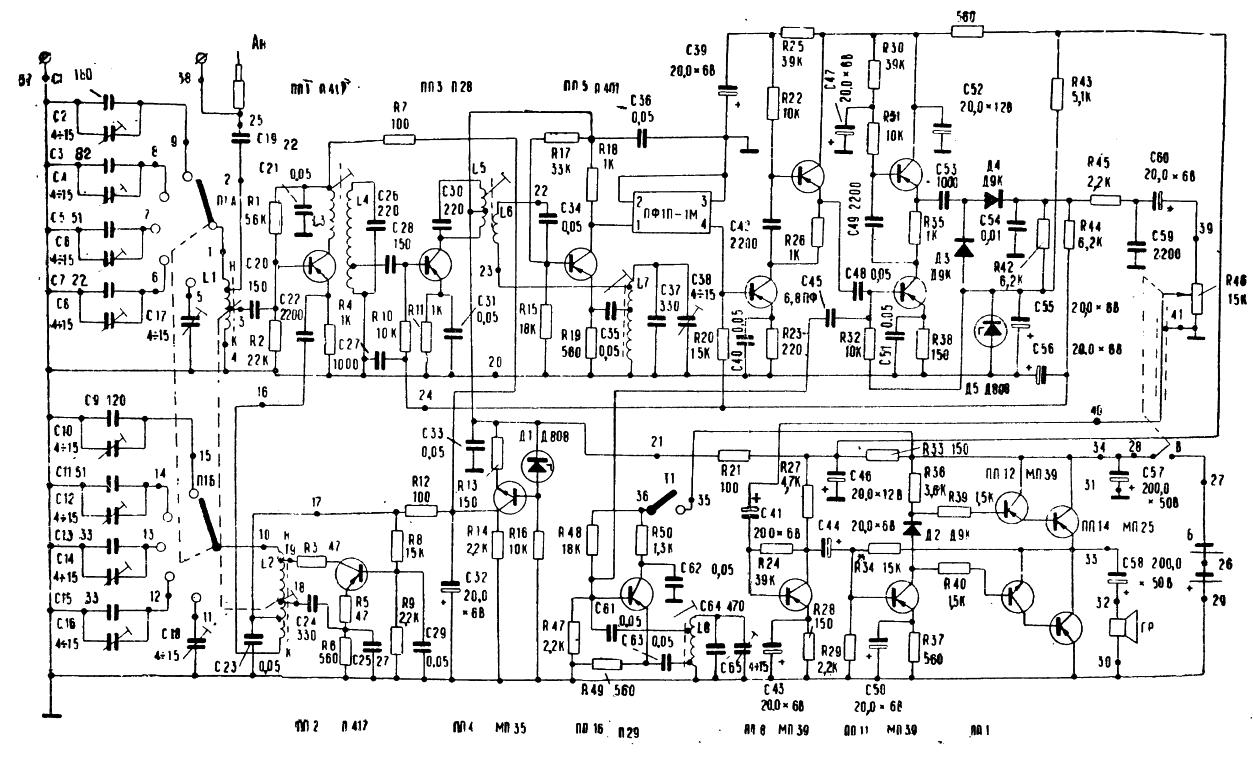

Radioul respectiv este cu dubla schimbare de frecventa, receptiomeaza emisini AM si SSB/CW. Foloseste in filtru piezoceramic (ПФ1П-1М) proiectat pentru AM, insuficient de selectiv pentru SSB/CW. Prima frecventa intermediara este pe 1715 KHz, iar a doua pe 465 KHz.
- RR_KOLOS.jpg (189.99 KiB) Vizualizat de 1230 ori
Tranzistorul din primul AFI este de tipul P28, cu rezistenta interna a bazei mica si implicit cu zgomot mic pentru surse de semnal de sute de ohmi. Era folosit in preamplificatoarele audio pentru microfoane dinamine. Mai era recomandat (in anii '70) ca prim etaj de amplificare la receptoarele cu conversie directa. Cred in schema lui Kolos a fost pus din moft, pentru ca vine dupa primul mixer, care este destul de zgomotos. Poate fi inlocuit cu orice tranzistor care amplifica bine la 1,7 MHz, de exemplu P401-P403, P422 etc, EFT317 si EFT319 (IPRS). Are si BFO pentru detectia SSB/CW.
Daca sunt persoane interesate sa construiasca un recetor dupa schema asta pot sa detaliez.
http://www.155la3.ru/datafiles/p27.pdf
http://www.155la3.ru/datafiles/p411.pdf
http://www.155la3.ru/dsheets.htm
Am tradus cu Google si am citit si comentariile de pe pagina. Unii ziceau ca nu le-a mers montajul, dar erau din aia habarnisti si fara dotare de laborator (multimetru, osciloscop, generator RF etc). Este un montaj pentru initiati, nu ca radiourile cu amplificare directa, la care lipesti piesele si doar trebuie sa nu gresesti cand bobinezi antena pe ferita.
Se poate trece si la tranzistoare pe Si, dar se recalculeaza unele rezistoare din circuitele de polarizare.
Un comentator zicea ca a inlocuit R18 cu un circuit LC acordat pe 465 KHz si ca ar fi mers mai bine.
Google nu traduce toata pagina, "maturati" cu cursorul partea cu textul, copy si paste in fereastra de la Google Translate.
"Deși au existat puține modele de radio produse în URSS, în special pentru radioamatorii HF, au fost unele. Și unul dintre aceste decoruri a fost designerul radio Kolos. Băieții și cu mine am asamblat acest radio într-un cerc de radio. O reclamă pentru acest designer de radio a apărut în numărul 7 al revistei Radio în 1977. Pentru mine la acea vreme era puțin scump (41 de ruble este un sfert din salariul meu)."
