Amplificator cu germaniu

[VAX]

Am masurat pe caracteriscop zeci de AC180/181 si am observat ca unele aveau Uceo peste 50V. In special cele cu beta mic (sub 50). Problema tranzistoarelor cu Ge este ca au Iceo mare si se ambaleaza termic daca le fortezi la putere mai mare de un sfert din puterea maxima. Cu Ge merita sa construiesti amplificatoare de cel mult 5W. Puterea asta este suficienta pentru ascultare intr-o camera.

[flomar60]

Există varianta rusească de AC-uri ,tranzistoarele GT402 și GT404....sunt trz folosite ca prefinali în amplifurile de la magnetofoanele MAJAK 203-205... din datele de catalog ,rezistă C-E la 30V...

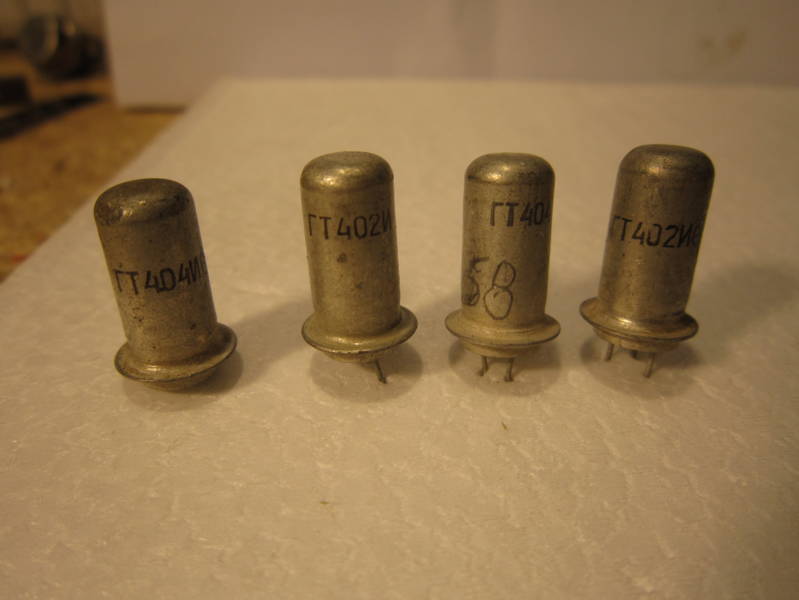

IMG_5914 (FILEminimizer).JPG (29.52 KiB) Vizualizat de 2160 ori

[VAX]

Unele rezista la mai mult de 40V, dar ca putere sunt inferioare AC-urilor. Am multe GT-uri din astea, masurate toate (imperecheate) pe caracteriscop. S-au vandut la pret mic in comparatie cu salariul (prin inflatie), in anii '90.
Pe Elforum am o postare despre radioul Ukraina (Meridian) 201, unde este data schema etajului final, fara polarizare initiala ca sa se evite ambalarea termica. Distorsiunile de racordare la final sunt
foarte mari, dar reduse pe ansamblu prin reactie negativa globala.
https://www.elforum.info/topic/135609-r ... idian-201/
Schema asemanatoare are si finalul de la magnetofonul Maiak 203. La putere medie sau mare nu se simt (la ureche) distorsiunile. Nu mai tin minte cum era la putere mica, n-am mai pornit Maiak-ul de la lovilutie.

[VAX]

Despre etajul final totem pole puteti sa cititi in cartea asta:
Paul E. Gray - Circuite integrate analogice. Analiza si proiectare
https://www.printrecarti.ro/348790-paul ... ctare.html
Este bine sa o aveti in biblioteca

[SSB]

Ca sa proiectez circuite integrate?

[VAX]

Ca sa pricepeti care sunt hibele circuitului totem pole. Sunt date explicatii si calcule, diagrame (dreapta de sarcina pentru fiecare alternanta).
Etajul totem pole merge mai bine cu difuzoare cu impedanta mare.

[franzm]

Tranzistoarele de putere cu Ge au UEB relativ mare (ca. 20 V) si UCER respectiv UCEV de asemenea semnificativ mai mari decât UCE0. Asa ca transformatorul defazor este optim dpdv. al puterii maxim obtenabile.

[VAX]

Aveti aici o schema de amplifiator cu final totem-pole. Este de putere mica, pentru un receptor de trafic, si are ca sarcina difuzor de 35 ohmi.
http://kg0mn.com/heathkit/Heathkit%20W- ... r%20WW.pdf

[addybiru]

Buna seara, il rog pe colegul @flomar60 daca are si continuarea din revista in care s-a publicat AAF de 10W cu ASZ, vreau sa ma apuc si eu de unul. Nu stiu daca este dat si cablajul dar ma intereseaza tipul celorlalte tranzistoare, nu am vazut sa fie trecute pe schema, multumesc anticipat.

[flomar60]

Este publicat intr-unul din numerele din '75...parcă 9 sau 10....mâine îmi fac timp, caut și scanez și restul articolului.... oricum, din aduceri aminte, T1, 2 =EFT 322,323; T3 = AC 180 ; prefinalii = AC 180-181K ; finalii = ASZ15-18
