Amplificator cu germaniu

[addybiru]

mâine îmi fac timp, caut și scanez și restul articolului

Astept pe cand puteti, multumesc.

[flomar60]

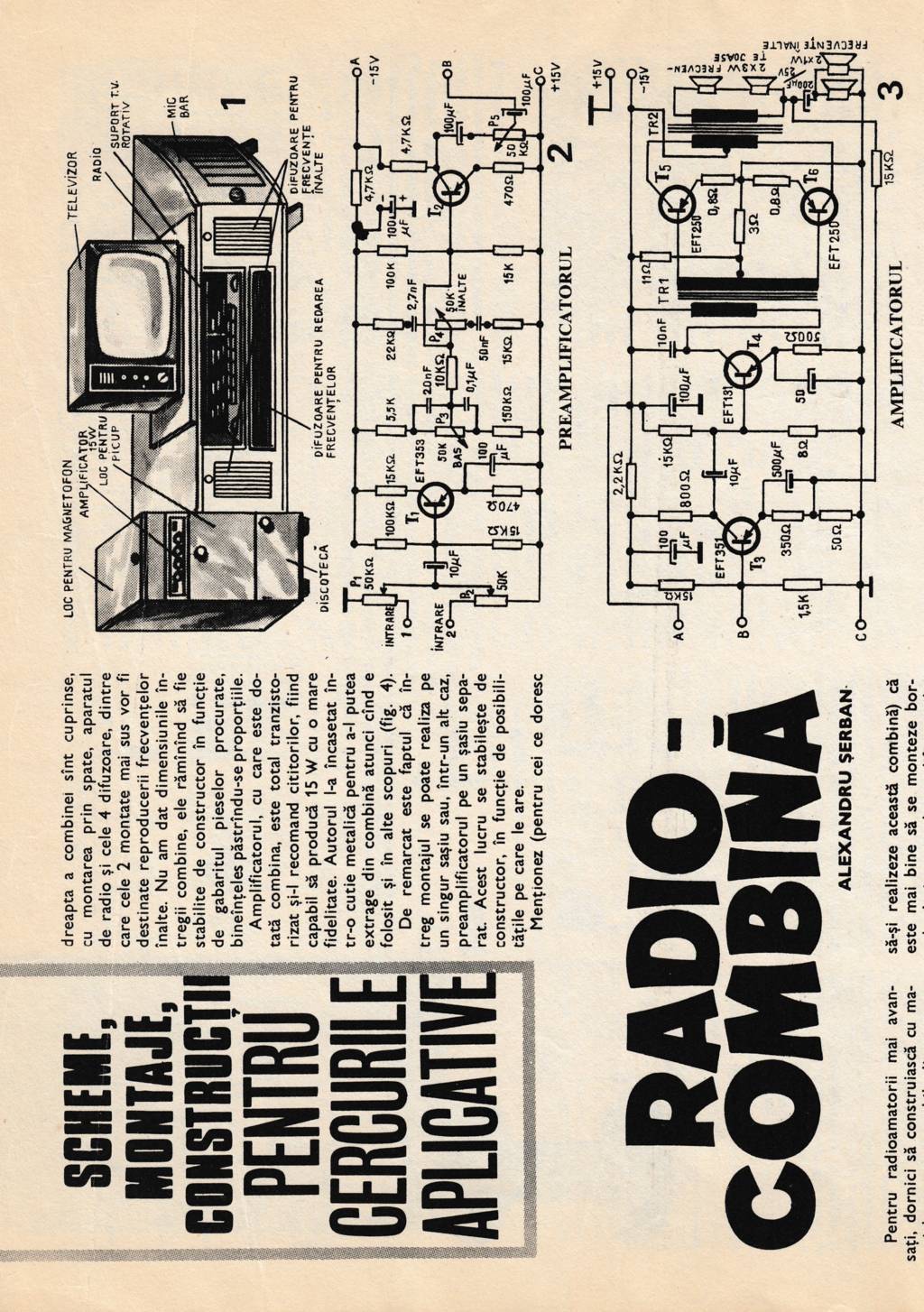

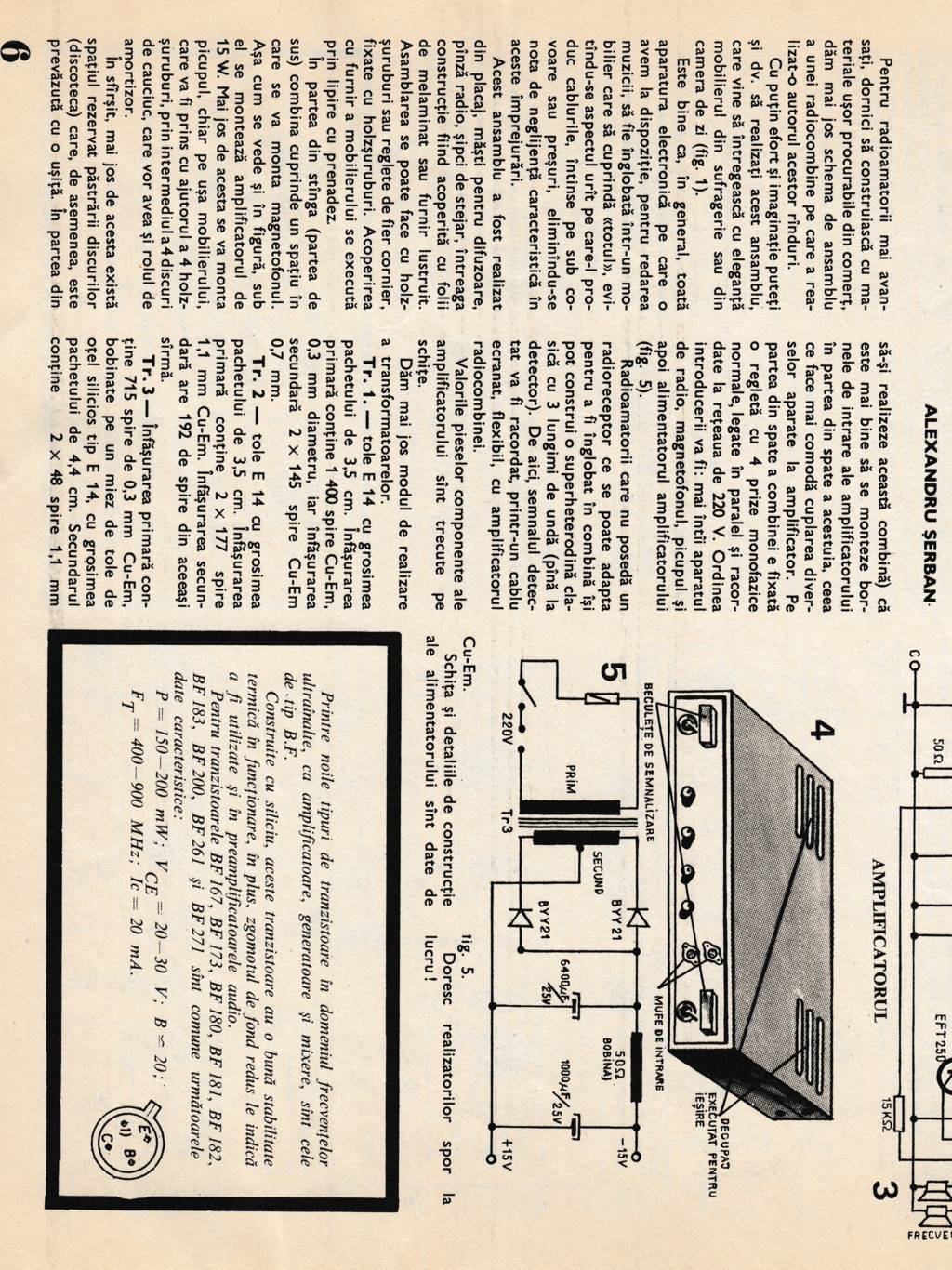

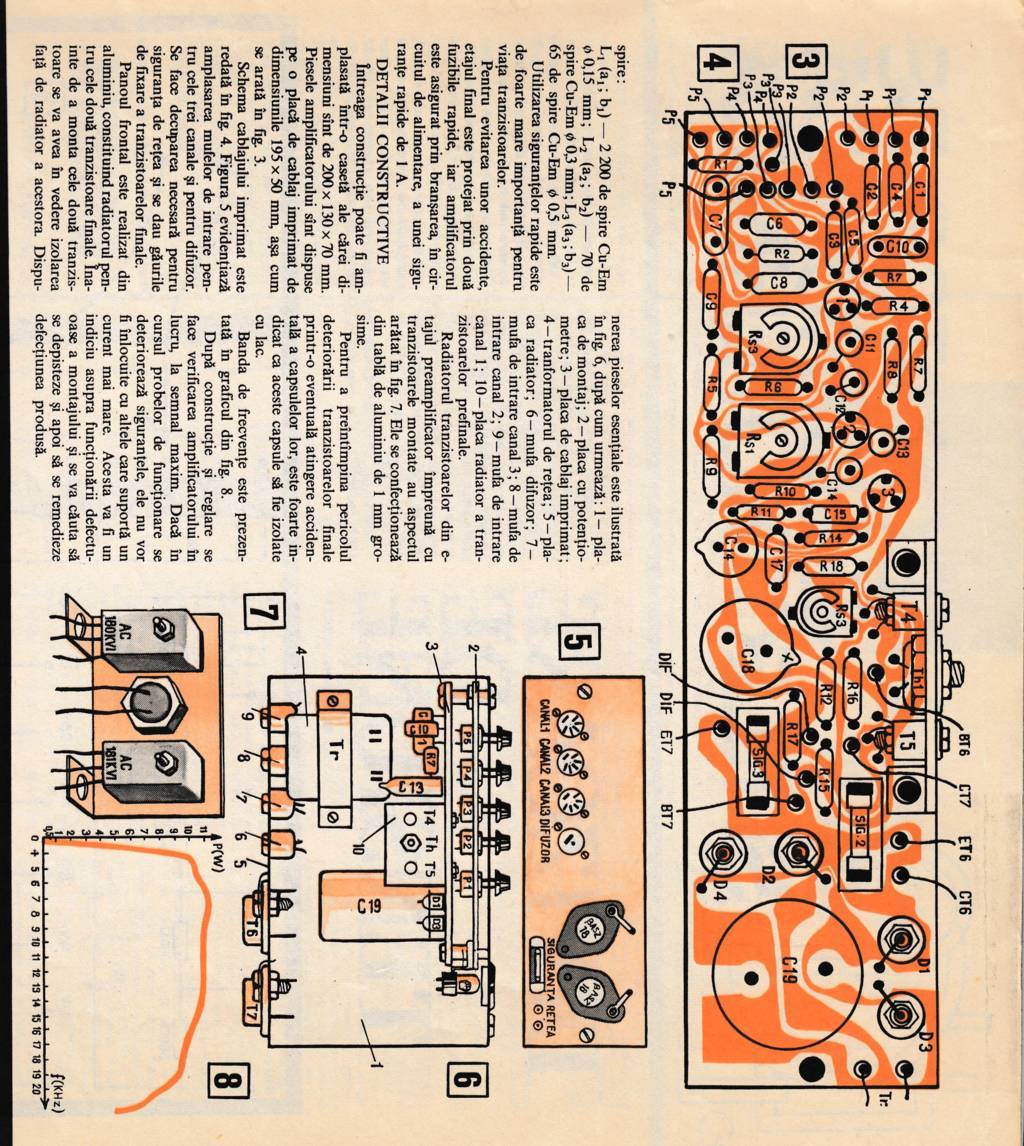

Schema publicată de mine în prima pagină a acestui topic nu mai are alte specificații...! acela e tot articolul....scanată din nr. 7/74 din Tehnium....dar!în nr. 6/75 este o altă schemă foarte asemănătoare care are toate notațiile ,inclusiv circuitul imprimat.

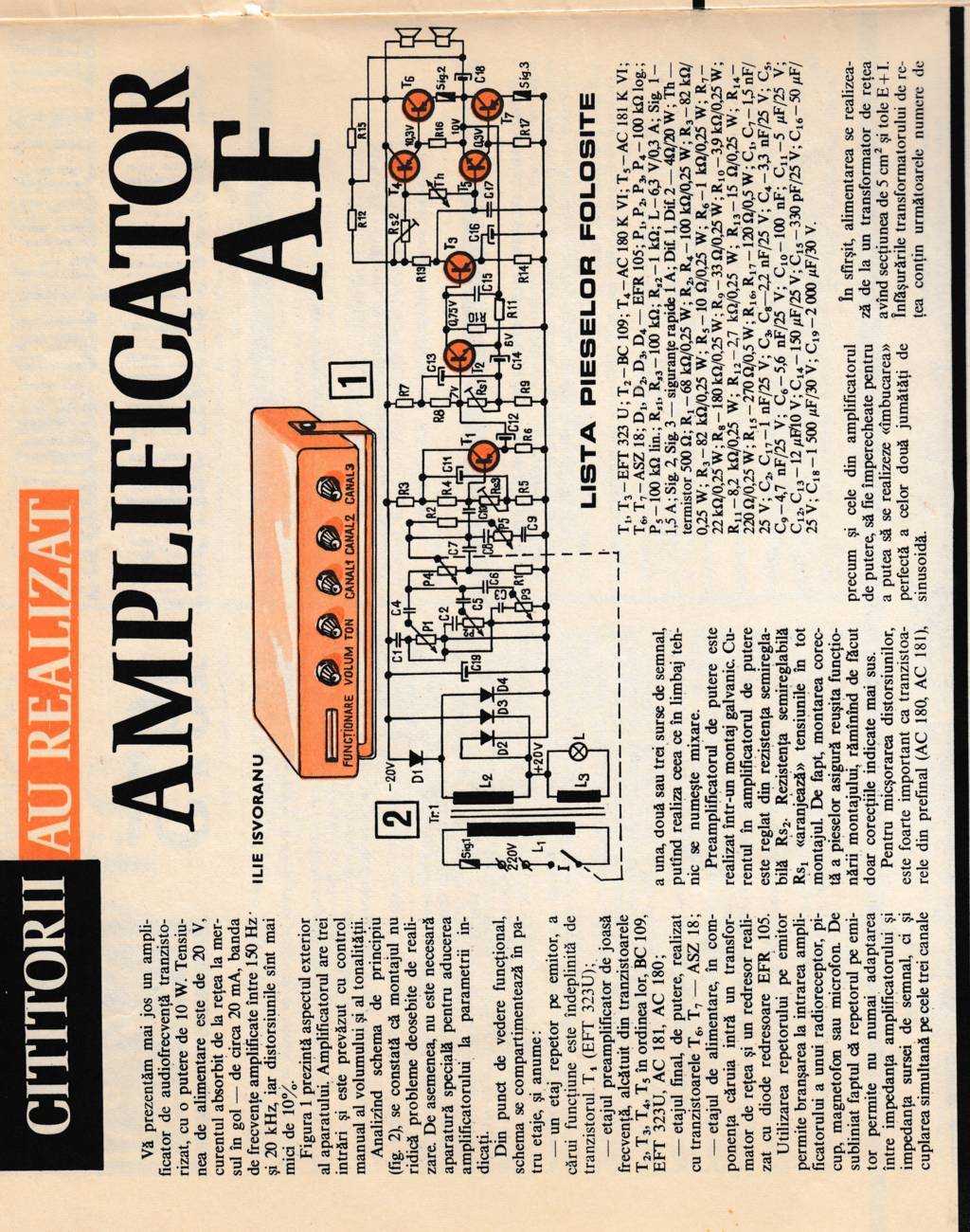

IMG_20230629_0001 (FILEminimizer).jpg (275.75 KiB) Vizualizat de 2122 ori

....eu am folosit indicațiile din 6/75 pentru schema din 7/74....pentru că ,pe vremea aia eu nu aveam la dispoziție un trz BC 109....

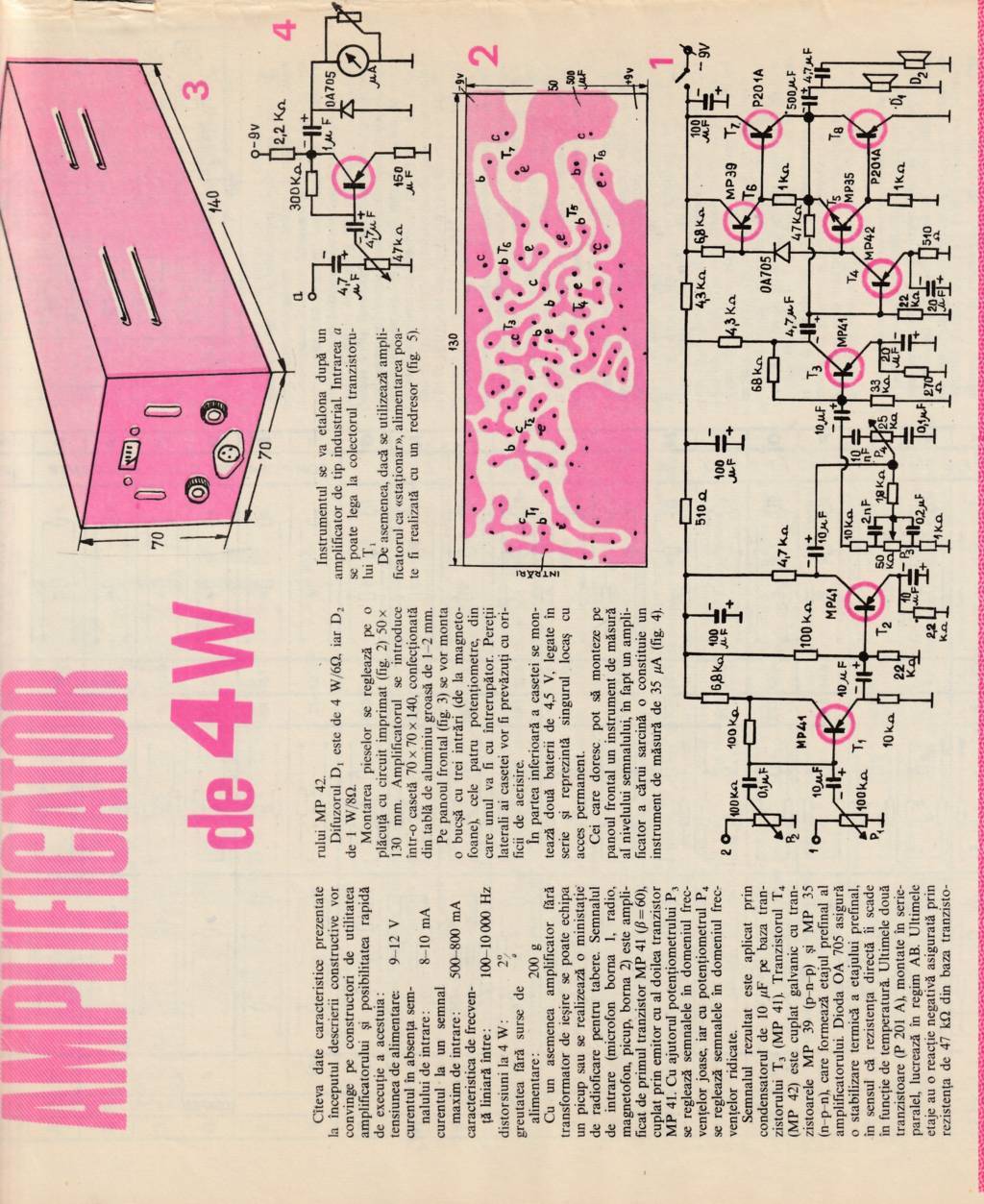

Alte scheme interesante:

[flomar60]

Se pare că nu mă pricep să atașez fișiere!....ordinea e aiurea!

[addybiru]

Se pare că nu mă pricep să atașez fișiere!....ordinea e aiurea!

Multumesc pentru scheme, nu-i o problema cu ordinea, ma descurc...voi lua schema similara si voi face un cablaj zilele astea.

[SSB]

Atentie ca cel putin prima schema din ultima postare cu scheme este gresita.

[Mircea]

Greseala fiind? Nu ne tine in suspans.

Ma bag si eu in discutie, cum desenati voi cablajele cat sa arate ca cele din Tehnium? Ma refer la un program de CAD, nu facut la mana. Ma intereseaza pentru aspectul de cablaj vechi. Altfel, tot felul de forme fac si eu in Eagle, dar trebuie ceva timp sa le aranjezi curbele.

[VAX]

Cablajele ca in Tehnium se fac ca pe vremuri, cu vopsea auto. Eu puneam desenul de pe hartie pe placatul cu cupru folosind foaie de indigo de la masinile de scris. Dupa asta zgariam cu un varf de compas, curatam cu diluant (sau acetona) si umpleam cu vopsea partea care nu trebuia corodata. Pentru umplere foloseam un tragator de trusa Richter, ramasa din timpul liceului. Se retusa ce trecea peste si urma corodarea.

https://www.olx.ro/d/oferta/trusa-profe ... h7dRj.html
https://www.antic-shop.ro/Antichitati/1 ... eta--4.jpg

[SSB]

Greseala fiind? Nu ne tine in suspans.

Ma bag si eu in discutie, cum desenati voi cablajele cat sa arate ca cele din Tehnium? Ma refer la un program de CAD, nu facut la mana. Ma intereseaza pentru aspectul de cablaj vechi. Altfel, tot felul de forme fac si eu in Eagle, dar trebuie ceva timp sa le aranjezi curbele.

Imi poti arata unde este intrarea lui, doar asa ca un prim exemplu de greseala? Este vorba de prima schema de pe pagina 6.

[addybiru]

Greseala fiind? Nu ne tine in suspans.

Ma bag si eu in discutie, cum desenati voi cablajele cat sa arate ca cele din Tehnium? Ma refer la un program de CAD, nu facut la mana. Ma intereseaza pentru aspectul de cablaj vechi. Altfel, tot felul de forme fac si eu in Eagle, dar trebuie ceva timp sa le aranjezi curbele.

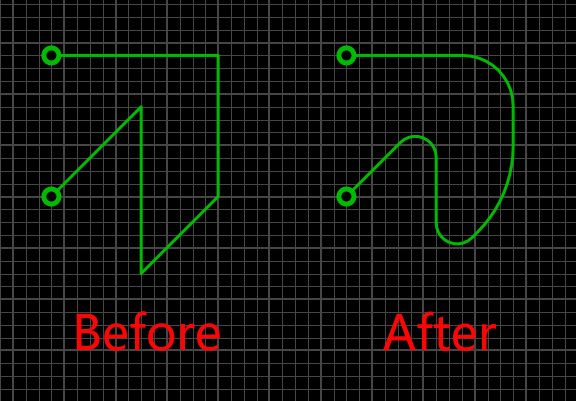

Sprint Layout are un plugin interesant, cam asa se pot desena traseele folosind pluginul respectiv, las si link spre descarcare: https://github.com/cdhigh/sprintFontRel ... _track.png
https://github.com/cdhigh/sprintFontRelease

[Mircea]

Imi poti arata unde este intrarea lui, doar asa ca un prim exemplu de greseala? Este vorba de prima schema de pe pagina 6.

Aia o bunghesti tu, insa ce face un incepator care monteaza P1-P2-P3 doar ca sa fie suntate?! Ce semnal mai ajunge in P4 (cred ca stim cu totii ce rol are).

P4 care are si rol de intrerupator de 220Vca . Asta e greseala adevarata: cine foloseste un contact de potentiometru ca sa comute 220Vca, indiferent de putere?
