Redresoare cu transformator

Paul M · #1

O mică bază de date, bună pentru începători.

Paul M · #2

În televizoarele (portabile) A/N Sport, fabricate de Electronica Buc., fiind necesară o tensiune de alimentare a întregii scheme de doar 10,7 V, s-a utilizat schema de sursă cu transformator.
La prima generație exista un traf cu bobinaj distribuit pe două coloane (identice) și miez din tablă rulată (o schemă valoroasă, care se apropia oarecum de miezul toroidal) (greu de abordat la nivel de amator). În gol scoate cca. 17 V, bobinaj secundar de 1,0 mm, putea duce 2...2,5 A.
În generația a doua s-a folosit un traf cu miez de ferită ( 2 x U+U ) (cum a fost calculat, nu știu), cu parametri de ieșire cam tot așa.
Sunt bune de folosit, dar nu cred că se pot „repara”.
Imagine

#3

Prima generație de tv Sport a folosit traful din dreapta , cel cu miez 2C+2C....apoi au folosit pe cel din sânga cu miez C+C....
Primul traf este unul din cele mai ușor demontabile/remontabile trafuri din categoria lui pentru că are sistemul de fixare (benzile cu șurub) refolosibile în totalitate !...singura problemă este carcasa care este din material prost și poate ceda la demontare....de aceea este nevoie de o nouă carcasă confecționată de amator pentru rebobinarea/reutilizarea acestui traf ....eu am construit cu acest miez un pistol de lipit mai sănătos decât clasicul Radioprogres ,foarte util pt. lipituri mai mari și/sau solide....
....apoi a apărut varianta din stânga care are carcase duble îmbucate una in alta ....pe prima s-a bobinat jumătate de primar , pe a doua jumătate de secundar , idem și pe celălalt jug....pentru reutilizarea acestui miez vor trebui confecționate 2 carcase iar banda care strînge miezul va trebui inlocuită și strânsă cu un dispozitiv special....care este f. scump și nu merită investiția!....așa că această variantă este mai dificil de reparat....
Calculul la acest traf se face luând în calcul secțiunea miezului pe o coloană adică atât cât are un braț al C-ului....dacă îmi aduc bine aminte undeva la 4cmp....

#4

Apropo de acel pistol confecționat din traful de Sport de tip 2C+2C , aveți aici intregul proiect:
https://www.elforum.info/topic/135684-p ... /#comments

Paul M · #5

Bune toate de știut.
Despre traful cu miez de ferită - de ce s-o fi renunțat la el ? Miez de import ?
În teorie (așa la prima căutare) acesta rezultă cu cel mai mic gabarit.
Despre miezul din bandă de tablă (așa la prima căutare) apare că probabil este chiar C+C, adică tăiat în două jumătăți. Adică ar fi ușor de reasamblat. Sau poate că nu.

#6

Când am făcut afirmația că miezul C+C este mai dificil de reparat mă refeream strict la fixarea mecanică a celor 2 C-uri....ca să le strângem suficient încât să nu vibreze este nevoie de un dispozitiv special care strânge banda de tablă peste miezuri ....care costă ceva bani !....și merită achiziționat doar atunci când faci multe astfel de trafuri...
Eu am încercat cu colier pentru țevi lung dar strângerea nu a fost ce trebuia....am refolosit bana existentă pe care am lipit-o în poziția cât mai strâns apoi am forțat cu distanțoare strângerea....ceva mai bine dar nu suficient, miezul tot mai vibra...doar confecționarea unor juguri asemănătoare cu cele de la trafurile rusești de Majak au rezolvat problema....foarte mult de muncă și beneficii mici ! din acest motiv am susținut că traful 2C+2C este mult mai ușor de reparat,cele 2 benzi de strângere existente pot fi refolosite cu scces garantat...
Iar referitor la aceste 2 modele de trafuri eu nu am văzut niciodată traf de rețea pentru aceste tv cu miez magnetic de ferită....nici măcar un alt model de traf de rețea care să aibă miezul magnetic din ferită....orice traf construit pentru frecvența rețelei -și am văzut/folosit mii de trafuri-avea miezul magnetic din tablă silicioasă....

Paul M · #7

Probabil ca să faci trafuri de rețea cu miez de ferită trebuie să fii chinez.

https://www.aliexpress.com/i/32226150747.html

https://www.amazon.com/Aexit-EI-7640-5- ... B0838KQ6CY

https://www.ebay.com/itm/284315939977

https://www.aliexpress.com/i/4000018901836.html

http://transformers.en.hisupplier.com/p ... ormer.html

https://www.ebay.com/b/9vac-transformer/bn_7024728824

#8

Acu' m-ați făcut curios! Tare aș vrea să văd în realitate unul din ăsta,cu miez de ferită! ...oricum la cel din primul link miezul e din tole ,se vede clar tola în poză....

#9

Dle @flomar60 , pe dvs va stiu ce puteti/stiti despre transformatoare de pe alte forumuri, pe Paul M insa nu.

Nu cadeti in capcana anunturilor eBay si AliExpress, aia pot scrie ce vor, indiferent cat de absurd sau incredibil este. Alea nu-s cu miez din ferita. Se vede clar ca sunt din tole E+I.

: trafo ferita 2.JPG (155.35 KiB) Vizualizat de 990 ori

: traf ferita.JPG (175.98 KiB) Vizualizat de 990 ori

De ce nu se fac din ferita? Pentru ca am avea probleme cu saturarea miezului. Miezul de ferita se va satura mai repede decat cel de tole de fier-silicios (la ferita intensitatea campului magnetic acceptabil este mai mica).

Deci, ai sa sfarsesti prin a adauga mult mai multe spire pe traf, variatia tensiunii fiind mai mare, adaugand astfel si pierderi Joule importante. Astfel ca, daca vrei sa obtii aceleasi performante ca o tola de fier-silicios, apoi maresti sectiunea.

Concluzie: se pot face trafuri pe ferita, dar adaugi mai mult cupru (cu pierderi, variatii de tensiune si volum mai mare) sau maresti sectiunea feritei si faci un traf mai mare decat unul pe fier-silicios. Oricum o dai, tot ineficient si mai mare iese.

#10

Daca vrem un indrumar de proiectare de transformatoare, asa cum se face(a) la Politechnica, uite un extras din indrumarul de proiectare (Dl. Cioc):

: 1.JPG (202.73 KiB) Vizualizat de 988 ori

: 2.JPG (185.23 KiB) Vizualizat de 988 ori

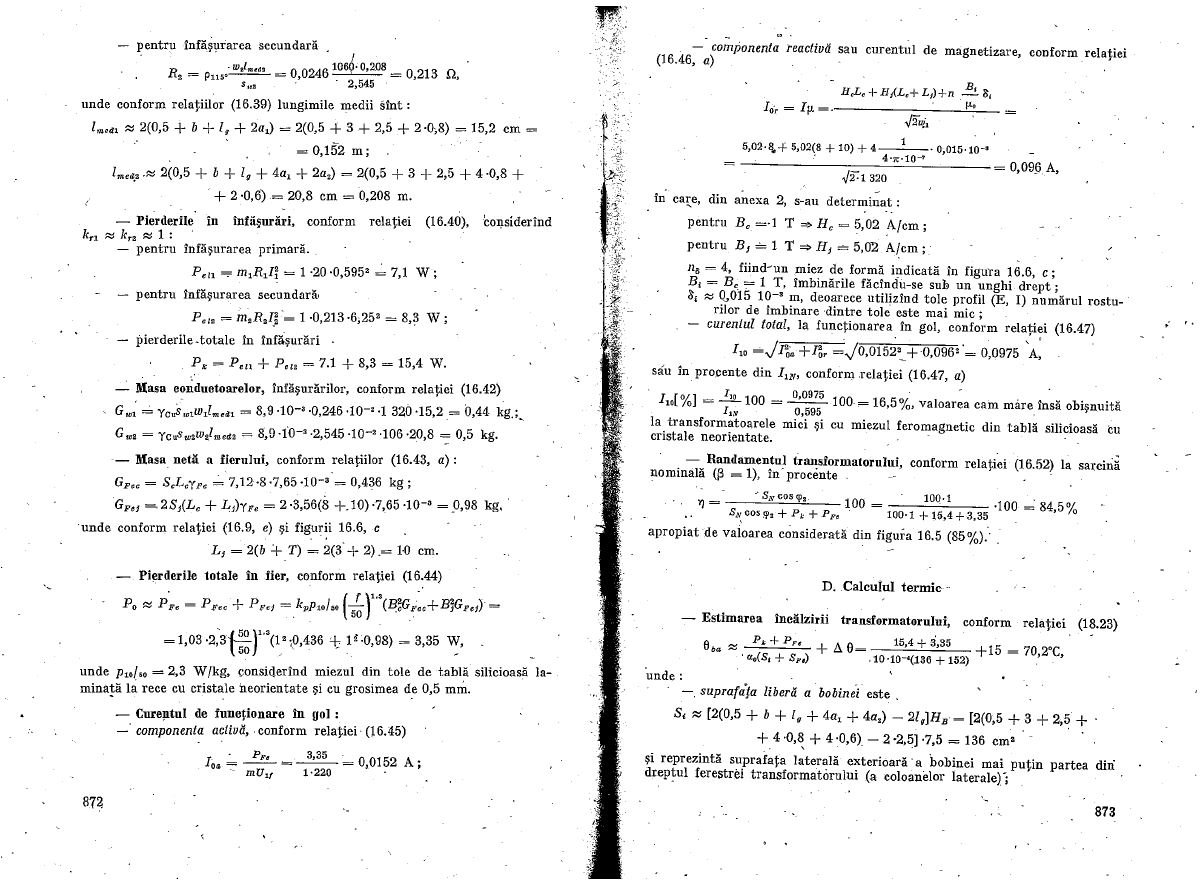

: 3.JPG (217.93 KiB) Vizualizat de 988 ori

: 4.JPG (226.43 KiB) Vizualizat de 988 ori
